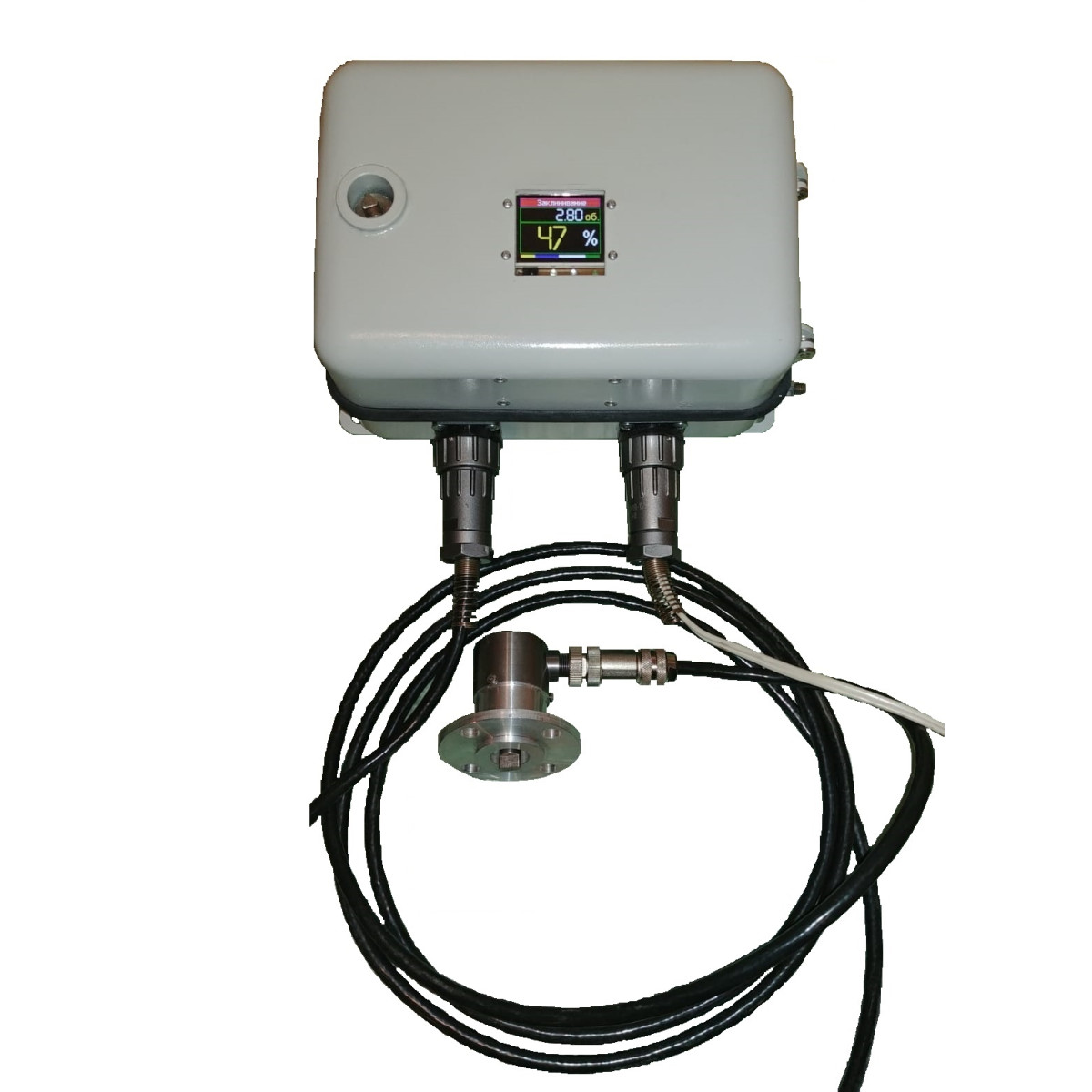

Вимикач шляховий електронний модернізований

Вимикач шляховий електронний модернізований для електроприводів заводів-виробників ВАТ «Тулаелектропривід» та ВАТ «Чехівський завод «Енергомаш», які застосовуються на трубопровідній запірній або регулюючій арматурі. Вимикач шляховий електронний призначений для заміни існуючого електромеханічного шляхового вимикача ВП-4М (ТУ 16.526.395)), або механізмів сигналізації положення МСП-1 (ТУ 25-02.120391-84), МСП-А (ТУ 25-7551.009) далі іменований за текстом - ВШЕ-М. ВШЕ-М за своїми функціональними можливостями та схемою підключення є модернізованим аналогом приладів ВП-4М або МСП-1, МСП-А тобто. засобом управління ЕП. На відміну від ВПЄ ВПЄ-М має окремий блок керування, який можна встановити на відстані 2,5 метрів від електроприводу та датчика встановленого на приводі. Це дозволяє використовувати за більш жорстких умов експлуатації до механічних ЗФ до впливу синусоїдальної вібрації та механічних ударів. ВШЕ-М забезпечує: - видачу команд на зупинку ЕП у крайніх положеннях Відкрито «О» та Закрито «З» арматури або в будь-яких інших, залежно від налаштування ВШЕ-М; - дистанційне налаштування незалежних колійних та кінцевих вимикачів на «О»-«З» арматури без розкриття вимикача за допомогою автономного пульта налаштування (ПН) за допомогою ІЧ-каналу на відстані до 1м. з кутом захоплення приймача ВШЕ до 45 ° в горизонтальній площині в діапазоні 1 ... 2048 оборотів з точністю не більше 15 ° кута повороту вихідного валу ЕП.  - візуалізацію безпосередньо на ВШЕ-М факту обертання валу ЕП, знаходження арматури в положеннях «О» і «З», а також ступінь відкриття арматури у відсотках від положення «О» або в числі оборотів валу ЕП, конкретний вид індикації встановлюється за допомогою ПН; - видачу сигналів індикації «О» та «З» на пульт керування ЕП; - Видачу команд на відключення силового живлення ЕП в діапазоні 1 ... 5 сек. після припинення обертання валу приводу при його знаходженні у будь-якому проміжному положенні робочого інтервалу (тобто при заклинюванні арматури або ЕП). Конкретний час відключення встановлюється під час виготовлення. Цю функцію можна дозволити або заборонити за допомогою ПН; - Електричну сумісність з існуючою на атомних електростанціях апаратурою управління ЕП; - неможливість несанкціонованого введення чи зміни уставок ВШЕ-М; - облік числа циклів спрацьовування ЕП та встановлення числа напрацьованих циклів ЕП; - видачу двох незалежних уніфікованих струмових сигналів, що перенастроюються, 0…5 мА, 4…20 мА , відповідно до вимог, обумовлених у ГОСТ 26.011  - відстеження положення ЕП при знятті силового живлення з ВШЕ-М;  - Встановлення напрямку обертання валу ВШЕ за допомогою ПН.
