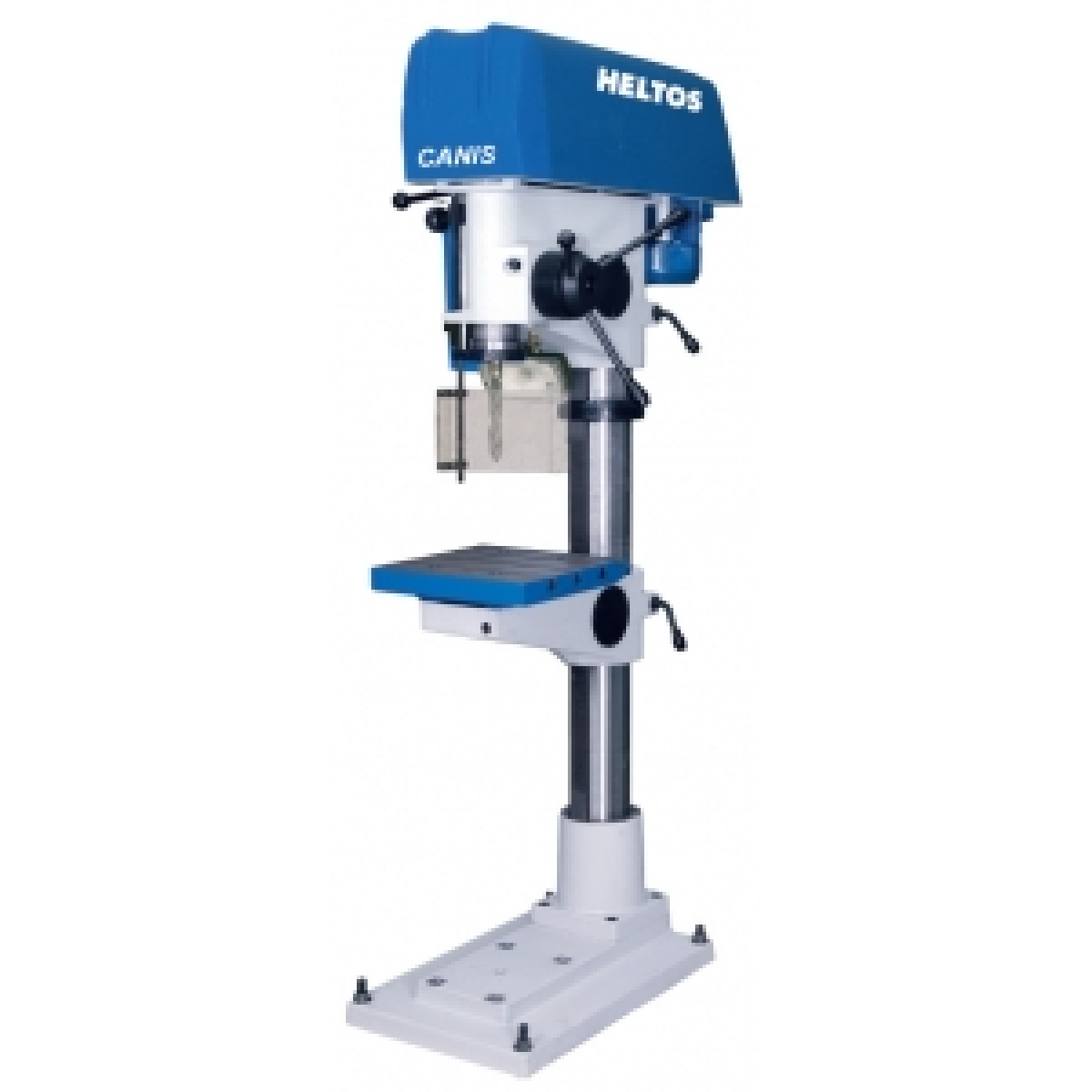

Свердлильні верстати серій 20 CANIS і VEGA є новими типами свердлильних верстатів фірми HELTOS, традиційного виробника настільних і колонних верстатів. Верстати серій CANIS та VEGA призначені для свердління, розгортки та нарізування різьблення при штучному та серійному виробництві. Зазначені свердлильні верстати характеризуються плавним зміною оборотів, що у типів CANIS забезпечується з допомогою варіатора, а типу VEGA - частотного перетворювача. Корпус шпиндельної головки є монолітним цілим, забезпечуючи жорсткість конструкції та експлуатаційну надійність. Глибина свердління налаштовується за допомогою міліметрової шкали. Шпиндель встановлений у кулькових підшипниках, у верхнє положення повертає його спіральна пружина. Шпиндельна головка цих верстатів та консоль у колонному виконанні налаштовуються по вертикалі та обертаються навколо колони. Електрооснащення зосереджено в шафі збоку верстата, за допомогою контакторів свердлильний верстат захищається від мимовільного запуску після падіння напруги. Обидва типи є як у настільному, і у колонному виконанні. ТЕХНІЧНІ ДАНІ CANISVS 20.8/Vega VS 20.6 Діаметр свердління сталі 600 МПа мм 20 Глибина свердління мм 160 Конус шпинделя MORSE 3 Покажчик глибини свердління шкала Упор глибини свердління точне налаштування Корисна поверхня столу – горизонтально мм 320 x 320 Т - пази 3x ш.14, крок 80 Відстань шпинделя від підлоги. площі столу макс.- хв. мм 840 / 0 Виліт шпиндельної головки мм 250 Діаметр колони мм 120 Вертикальний рух шпиндельної головки мм 200 Вертикальний рух консолі зі столом мм 640 ТЕХНІЧНІ ДАНІ Vega VS 20.6 Діаметр свердління сталі 600 МПа мм 20 Глибина свердління мм 160 Конус шпинделя MORSE 3 Покажчик глибини свердління шкала Упор глибини свердління точне налаштування Корисна поверхня столу – горизонтально мм 320 x 320 Т - пази 3x ш.14, крок 80 Відстань шпинделя від підлоги. площі столу макс.- хв. мм 840/0 Виліт шпиндельної головки мм 250 Діаметр колони мм 120 Вертикальний рух шпиндельної головки мм 200 Вертикальний рух консолі зі столом мм 640 Налаштування по висоті столу та шпиндельної головки зубчастим гребенем Оберти шпинделя плавна зміна (част. перетворювач) - кількість ступенів 2 - межа числа оборотів об/хв 180 - 3700 Напрямок обертання шпинделя праве – ліве Первинна передача пружна (клиноподібний ремінь) Подання ручна - Діапазон подач мм/про - Тип муфти - Макс. аксіальний тиск на шпиндель H 1100 Двигун 3 x 400 Електродвигун обороти/потужність об/хв/кВт 900/1,1 - Охолодження Про. 20 л; потужність накачування 30 л/хв Макс. розміри верстата (Ш х Д х В) мм 650 x 1130 x 2000 Маса верстата (нетто/брутто) кг 340/410 Розміри упаковки (Ш х Д х В) мм 690 x 1250 x 2150 зубчатым гребнем Обороты шпинделя плавное изменение (част. преобразователь) - количество степеней 2 - предел числа оборотов об/мин 180 - 3700 Направление вращения шпинделя правое - левое Первичная передача упругая (клиновидный ремень) Подачи ручная - диапазон подач мм/об - Тип муфты - Макс. аксиальное давление на шпиндель H 1100 Двигатель В 3 x 400 Электродвигатель обороты/мощность об/мин/кВт 900 / 1,1 - Охлаждение Об. 20 л; мощность накачки 30 л/мин Макс. размеры станка (Ш х Д х В) мм 650 x 1130 x 2000 Масса станка (нетто / брутто) кг 340 / 410 Размеры упаковки (Ш х Д х В) мм 690 x 1250 x 2150
